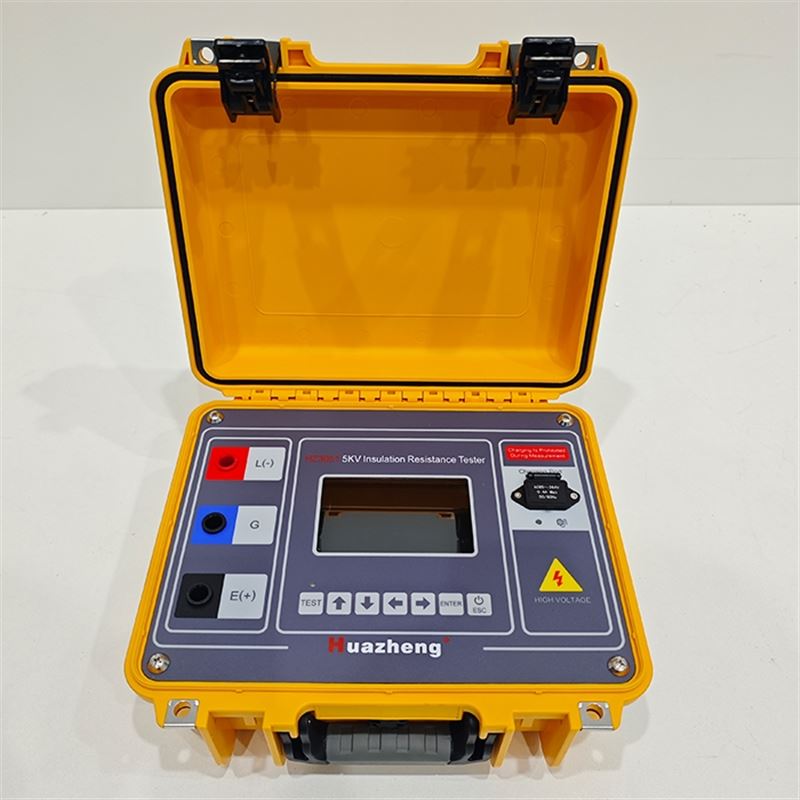

便携式5kv绝缘电阻测试仪功能特点

采用工业级5寸彩色液晶屏，分辨率高达800×480。

具备6个固定电压量程：100V、250V、500V、1000V、2500V、5000V。

自定义电压模式50V～5000V连续可调，步进电压10V。

输出短路电流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可调。

连续输出功率27W。

具备独立放电电路，测试完成后可对试品快速放电。

具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。

具备绝缘电阻IR、吸收比DAR、极化指数PI、步进电压SV测试功能。

支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。

具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。

具备硬件滤波器及可设置的软件滤波器，大大提高仪器的抗干扰性能。

各种测试模式下的测试时间独立保存互不影响，便于下次使用。

具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。

具备蓝牙通讯功能。

标配大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态；配备可更换电池的电池盒，用户可自行更换电池组。

便携式5kv绝缘电阻测试仪技术指标

各测试电压对应的满量程电阻值

测试电压满量程电阻值RFS

100V40GΩ

250V100GΩ

500V200GΩ

1000V400GΩ

2500V1.00TΩ

5000V2.00TΩ

测试时间

设置范围1分钟～60分钟可调，步进30秒

测试电源

固定测试电压100V、250V、500V、1000V、2500V、5000V

自定义测试电压50V～5000V最小步进电压10V，长按上键、下键时，步进电压值自动转换为50V，从而提高调整速度。

电压输出精度0%～+10%

短路电流1mA～6mA，可调，步进1mA

短路电流精度±5%

连续输出功率27W

电压表

测量范围AC/DC 10V～660V，±(2%+3个字)

交流电压频率25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz

输出电压测量

精度±(2%+3个字)

电容量测量

测量范围10nF～25uF，测试电压≥100V

精度±10%±5nF

电容试品放电速率

放电速率从5kV至50V， ≤0.47s/uF

使用条件及外形

交流电源85～264Vrms，50/60Hz，25VA

内置电池16.8V，3200mAH锂电池

内置充电器16.8V 1.5A

电池续航时间5kV@100MΩ负载，约6小时

外形尺寸320mm（长）×270mm（宽）×150mm（高）

重量2.9kg

使用温度-10℃～50℃

相对湿度＜90%，不结露
