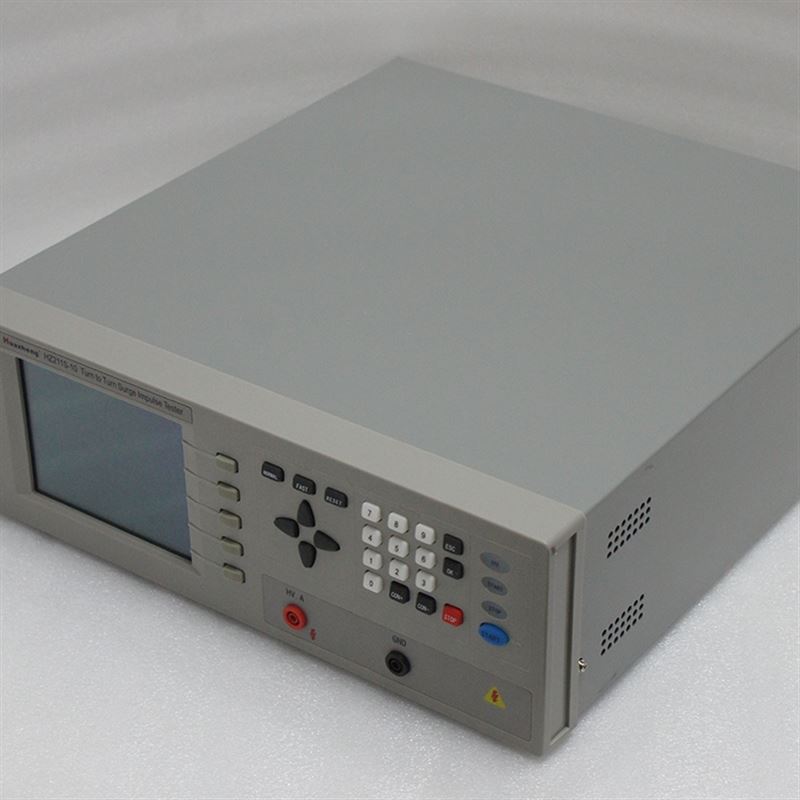

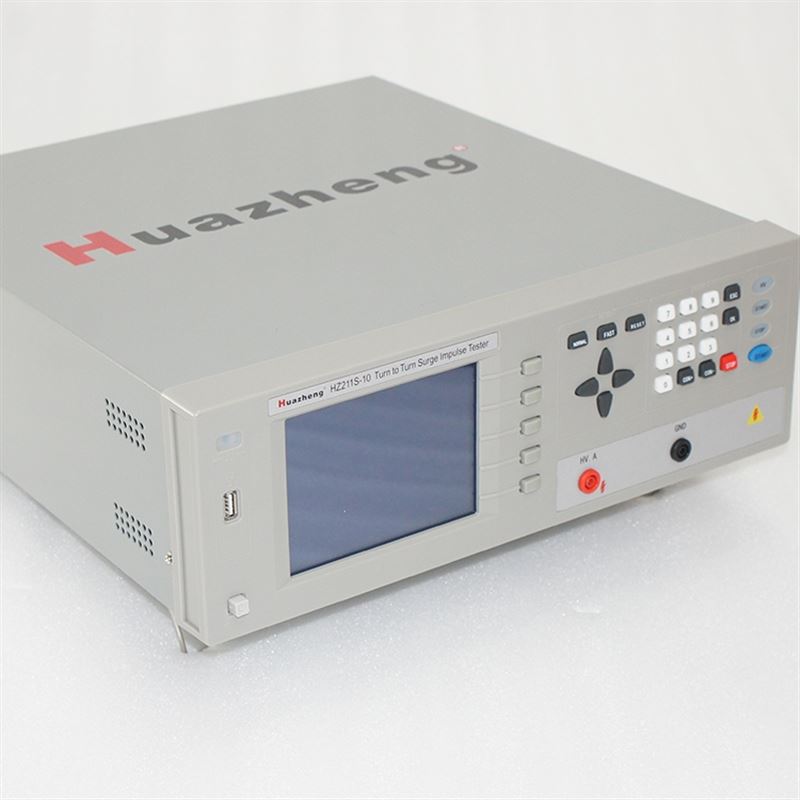

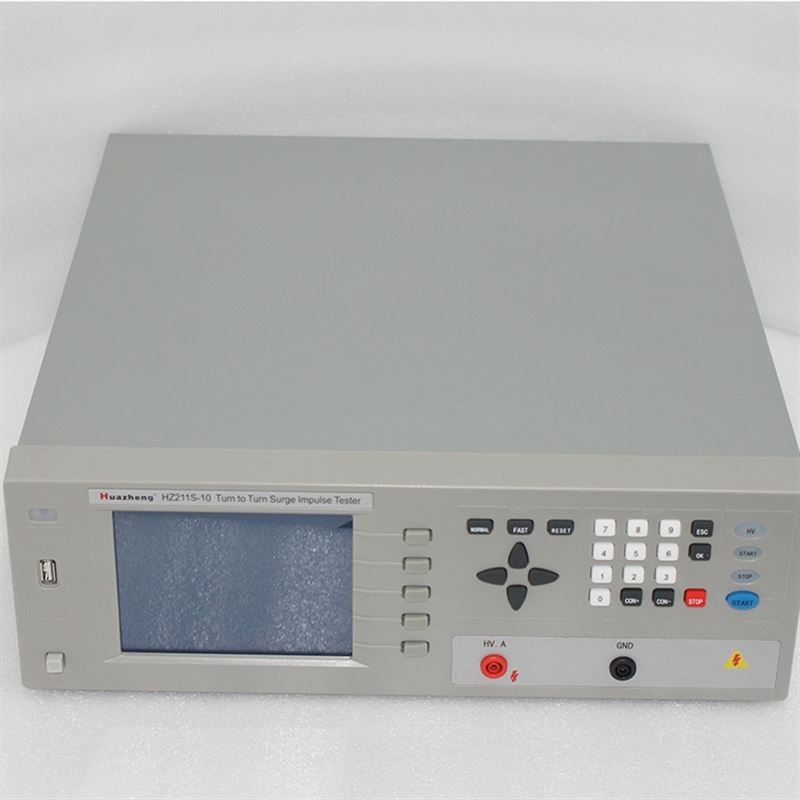

线圈匝间冲击耐压测试仪

产品简介
线圈匝间冲击耐压测试仪（即数字式匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，他可同时判断该绕组的电感、品质因素、绕组的圈数差及匝间短路情况，在有铁芯的情况下，还可以判断其材质的差别等。

Name: 线圈匝间冲击耐压测试仪HZ211S-10
Brand: 铧正电气
Price: 28800 CNY
Availability: InStock

产品型号：HZ211S-10

更新时间：2026-03-05

厂商性质：生产厂家

访问量：8

产品咨询 15932285244

产品分类

PRODUCT CLASSIFICATION

其他测试仪

表观粘度测试仪量热仪水分测试仪润滑脂测定仪沥青测试仪残炭测定仪碳硫测试仪检定装置热重分析仪分光光度计冷却液泡沫倾向性测定仪其他电力测试仪实验室测试设备石油产品测试仪

详细介绍在线留言

一、概述

1.1 引言

线圈匝间冲击耐压测试仪（即数字式匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，他可同时判断该绕组的电感、品质因素、绕组的圈数差及匝间短路情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短时间内检查完成。

本厂生产的HZ211S/HZ212S系列脉冲式线圈匝间测试仪，采用微型计算机技术把波形的各种参数量化处理，再用直观的波形进行显示和判断，操作简单，判断准确，自动化程度高。该仪器体积小，重量轻，便于携带。

1.2 线圈匝间冲击耐压测试仪主要技术指标

型号	HZ211S-10 型
通道数	1通道
脉冲电压范围	1KV~10KV
脉冲电压精度	±5%±50V
脉冲电压步进	200V
测量速度	约5次/秒
高压源控制	开关电源由MCU控制
冲击次数	单次EXT（1~29次）、连续INT
触发方式	手控Manual、脚控Foot control、PC
检测判断模式	面积；面积差；电晕放电量；相位
声响方式	合格声响；不合格声响；
存储波形能力	100个波形及其参数
波形分辨率	A/D：8位；采样速度：25nS（40MHz）；波形点数：250
液晶显示	分辨率：320×240；5.1英寸；蓝底白字
功率	50W
电源输入	220VAC±10% 50Hz±5%
尺寸	400(W)×132(H)×430(D)	重量	约10Kg
环境条件	使用温度：10℃——30℃；使用湿度：20%——80%RH
	存储温度： 5℃——40℃：存储湿度： 5%——90%RH
特殊功能及参数	按用户要求定制
