快速直流电阻测试仪

产品简介

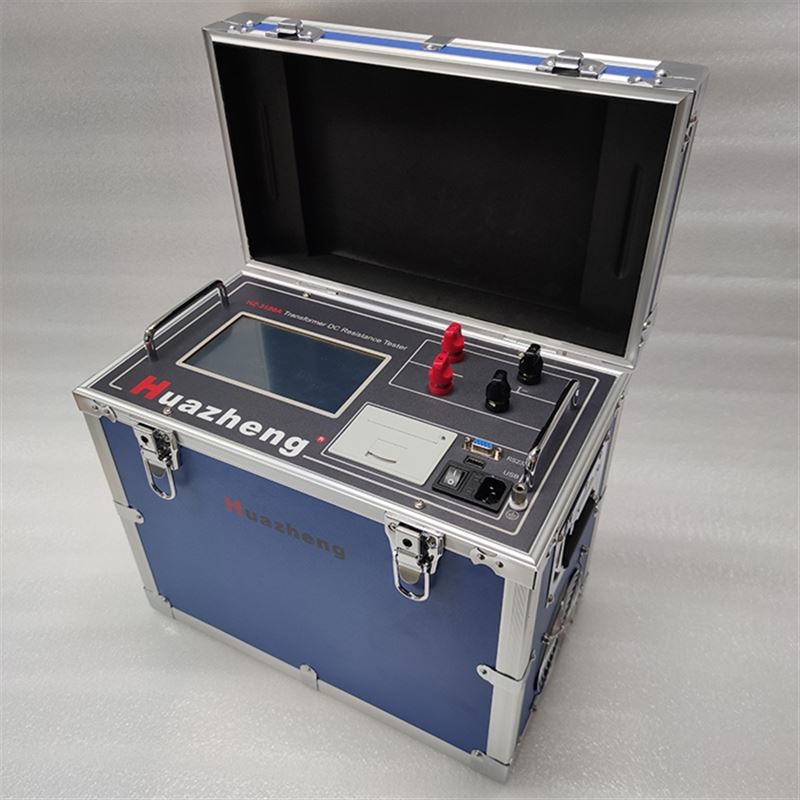

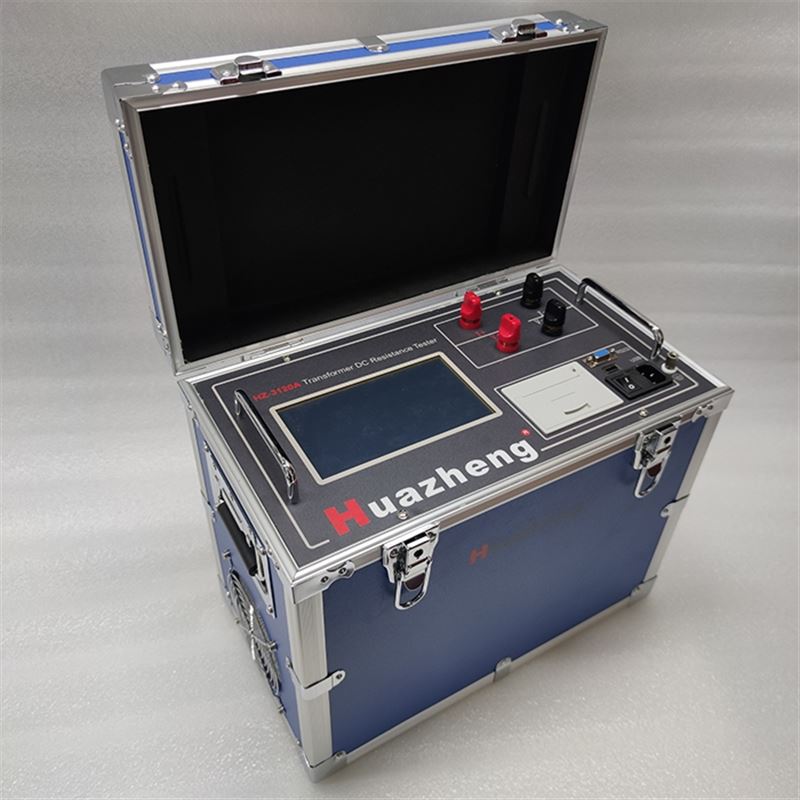

快速直流电阻测试仪
AC220 开关仪器工作电源，交流220V。
接地柱仪器整机接地点，安全保护
复位键按下此按键本机处于初始状态，可对输出电流进行预置。
循环键按此键光标在主菜单循环滚动
选择键本机复位后，按此键进行电流预置。
启动键输出电流选择完毕后按下此键，微机控制实现全部测试过程。

产品型号：HZ-3120A

更新时间：2026-02-10

厂商性质：生产厂家

访问量：58

产品咨询 15932285244

产品分类

PRODUCT CLASSIFICATION

变压器测试仪

其他变压器测试仪电容电感测试仪三通道直流电阻测试仪变压器直流电阻变比测试仪接地导通测试仪变压器容量测试仪变压器有载分接开关测试仪变压器综合测试仪氧化锌避雷器测试仪变压器空负载测试仪变压器短路阻抗测试仪变压器介质损耗测试仪变压器绕组变形测试仪回路电阻测试仪变压器变比测试仪变压器直流电阻测试仪

详细介绍在线留言

一、快速直流电阻测试仪概述

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗*力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、快速直流电阻测试仪主要技术指标

项目	技术指标及参数	备注
测试电流	<5mA、1A、2.5A、5A、10A、20A
测量范围	100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 5mΩ～20Ω (1A） 10Ω-20KΩ （<5mA）
最小分辨率	0.1μΩ
准确度	±(0.2%+2字)
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	环境温度:0℃～40℃ 相对湿度:<90%RH，不结露
电源	AC 220V±10V，50Hz±1 Hz	保险管 5A
功耗	500W
外形尺寸	长400mm×宽225mm×高350mm

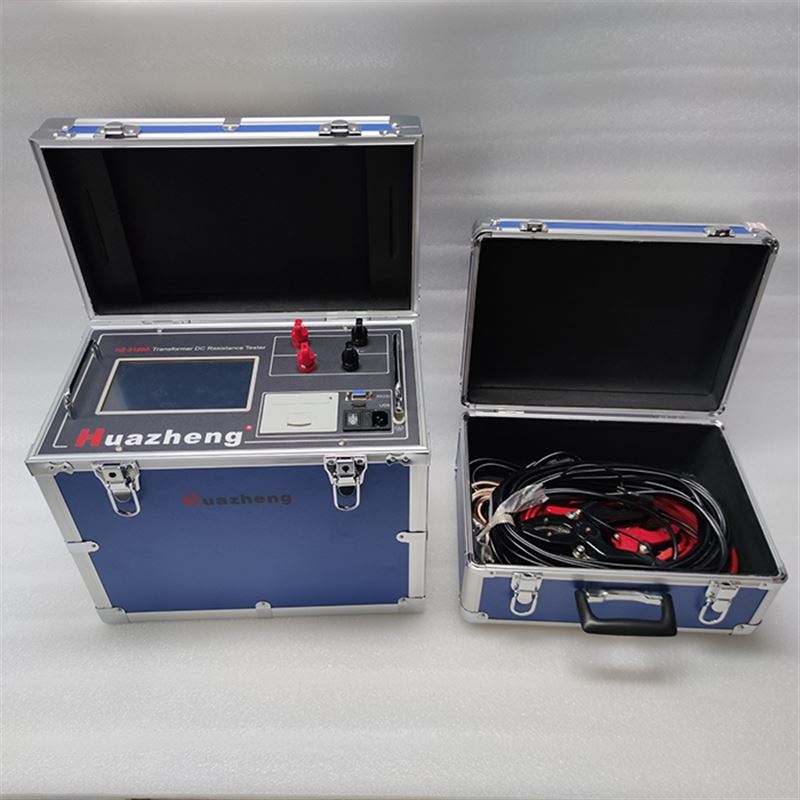

重量	仪器：13Kg 线箱:5.7Kg
