产品简介

手持式三相继电保护测试仪由单片机进行控制，功能简单、携带方便。既可用于交流继电器动作值、动作时间的测试；也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试；还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。

1.系统概述

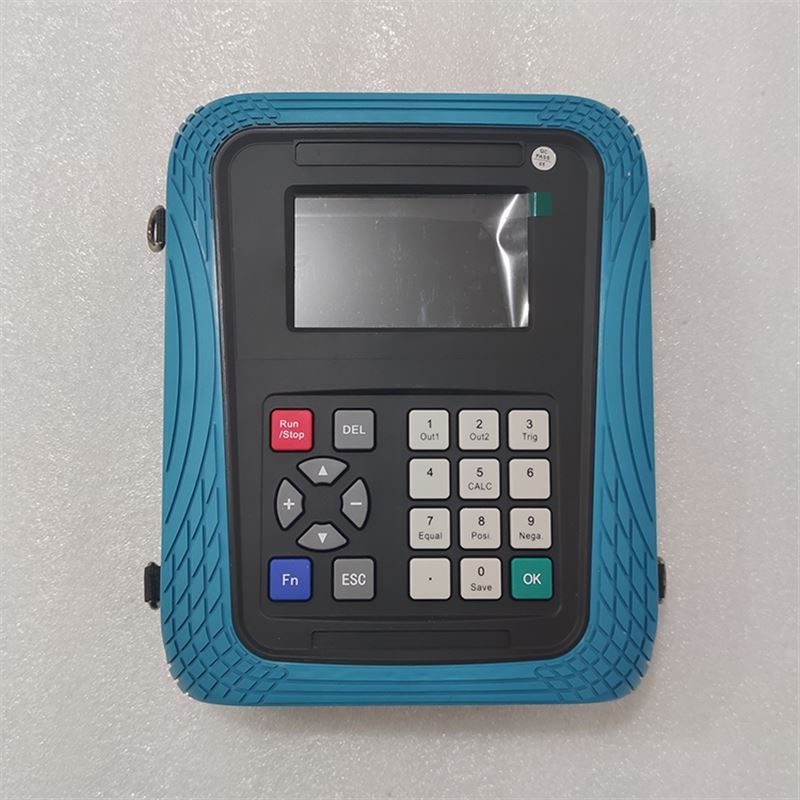

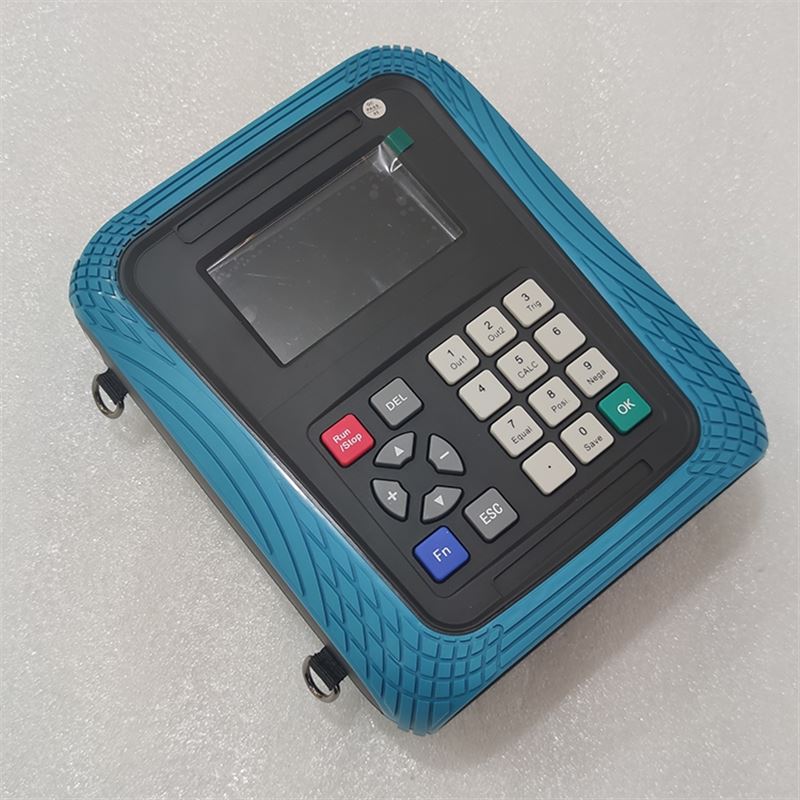

HZJB-1700手持式三相继电保护测试仪由单片机进行控制，功能简单、携带方便。既可用于交流继电器动作值、动作时间的测试；也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试；还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。

2.测试功能

●手动测试：手动试验可输出三路交流电压、三路交流电流，可实现交流量的幅值、相位、频率、序分量的幅值手动按步长控制。

●状态序列测试：状态可进行动作时间测试，多状态模拟故障，最多可设置5个状态，可模拟重合闸后加速，也可配合本公司所产的微信模拟断路器进行备自投试验。

●低周减载测试：该单元可对低周减载的动作值、动作时间，滑差闭锁值、电压闭锁值、电流闭锁值进行定点测试。

●同期测试：该单元可以对测试同期装置的相关指标进行测试

●谐波单元：该单元可进行变压器差动保护的二次谐波涌流闭锁测试。

●交采测试：该单元主要是用来测量交流采样装置的采样精度

●遥信测试：该单元可快速开出两对节点，中间间隔时间可自由设定，最小分辨率1ms。

●毫秒计：该单元可配合现场做一些开出量，翻转计时。

3.技术参数

产品型号HZJB-1700手持式三相继电保护测试仪

交流电压输出4路：0-130V连续可调默认６６V

输出精度准确度：0~5V 准确度≤±２mV，5V～120V 准确度≤±0.1%±2mV；分辨率：1mV

带载能力≥30VA/相

响应时间电压5V~130：THD%≤0.5%，电压上升下降时间小于100µ s

相位0-360°连续可调；准确度0.2°；分辨率0.1°

交流电流输出3路：0-10A

输出精度准确度：0.2~0.5A,精度≤2mA，0.5～10A 准确度≤0.1%±2mA；分辨率：1mA

电流输出时间T330电流输出时间计算公式如下：

(Ia*Ia+Ib*Ib+Ic*Ic)*t = 600秒

典型电流设置值输出时间如下所示：

Ia=1A, Ib =0A， Ic=0A输出时间为600秒

Ia=1A，Ib =1A，Ic=1A输出时间为200秒

Ia=5A，Ib=5A，Ic=5A输出时间为90秒

Ia=10A, Ib=10A， Ic=10A输出时间为6秒

带载能力≥20VA/相

响应时间电流0.5A~Imax：THD% ≤0.5%；电流上升下降时间小于100µ s

相位0-360°连续可调；准确度0.2°；分辨率0.1°

输出频率0-650Hz，可模拟11次谐波

准确度频率范围：10-65Hz准确度＜1mHz；65 Hz ~250Hz准确度＜10mHz

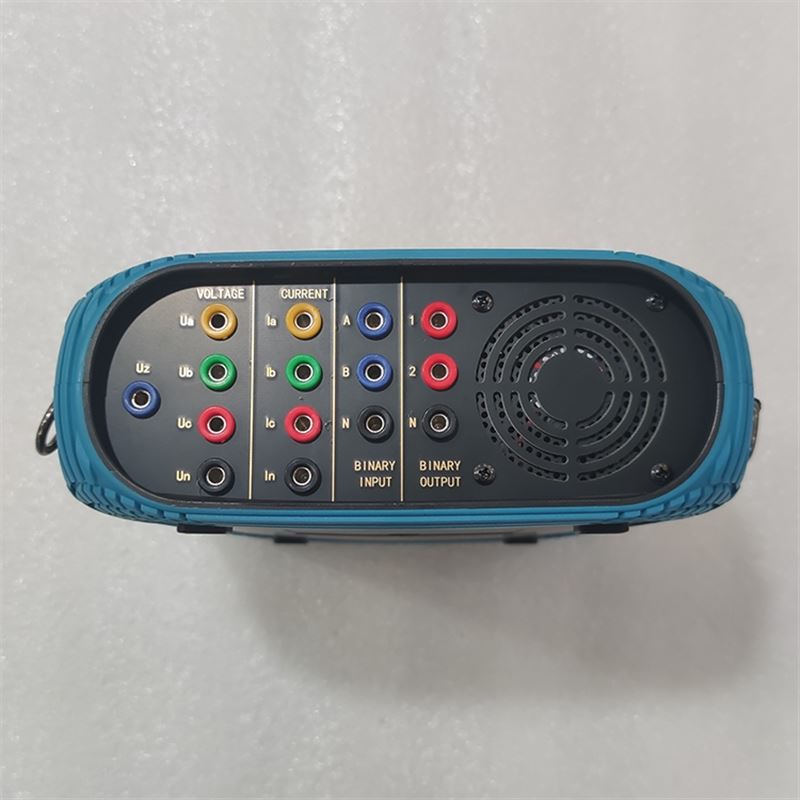

开入&开出量开入量：2路 隔离电压500V，空接点与32V~250V电位兼容，极性自动识别；

开出量：2路开出量类型:光耦开出,时间分辨率0.1ms。

适配器DC 16.8V  5A

内置电池&续航能力内置20安时锂电池；正常使用8小时

仪器尺寸&重量小于2.75kg（手持型）尺寸：255x210x78（mm）
